Description
Le disjoncteur différentiel modulaire Schneider Electric Acti9 iCV40N combine les fonctions d'un disjoncteur avec une protection contre le courant résiduel dans une solution efficace. Conçu comme un disjoncteur différentiel 3P+N, ce modèle dispose de trois pôles protégés et d'un conducteur neutre connecté, avec un courant nominal de 20 A et une caractéristique de déclenchement C.
La protection contre le courant résiduel appartient à la classe A et a une sensibilité de 30 mA et réagit sans temporisation. Le pouvoir de coupure est de 6000A à 400VAC selon la norme EN/IEC 61009-2-1.

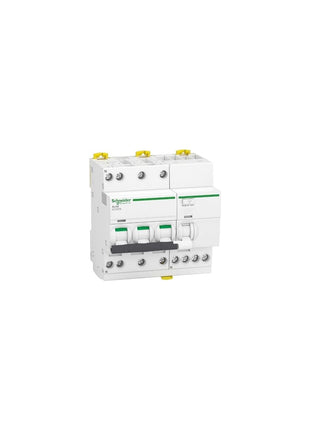

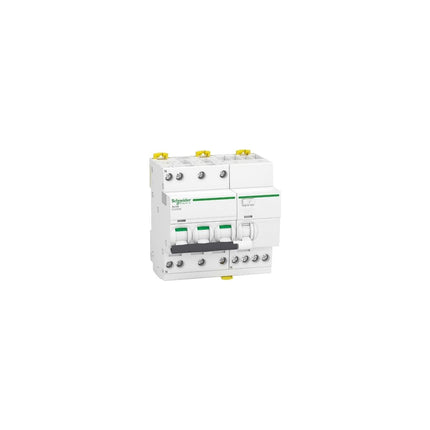

Disjoncteur différentiel triphasé modulaire Acti9 iCV40N Schneider Electric
Le Schneider Electric Acti9 iCV40N offre une protection contre les courts-circuits, les courants de surcharge, les chocs électriques et les risques d'incendie. Le système VisiTrip à double indicateur accélère la détection d'un disjoncteur déclenché en le marquant clairement. De plus, la fonction VisiSafe avec son indicateur vert assure la séparation physique des contacts, permettant une maintenance en toute sécurité. Ce produit est conforme aux normes EN/IEC 61009-2-1 pour les disjoncteurs différentiels.
Détails techniques
- Durée de vie électrique et mécanique de 20 000 cycles
- Tension de fonctionnement nominale (Ue) de 230 VAC
- Résistance nominale d'isolation (Ui) de 440 VAC
- Tension de choc nominale (Uimp) de 4 kV à une fréquence de réseau de 50/60 Hz.
L'installation se fait sur un rail DIN pour une approche modulaire. D'une largeur de cinq modules de 18 mm, le produit est peint en blanc (RAL9003), avec des dimensions de 90 mm de largeur, 93 mm de hauteur et 73 mm de profondeur et un poids de 500 g.
Le niveau de protection standard est IP20, passant à IP40 dans un boîtier modulaire de classe d'isolation II. Les températures de fonctionnement et de stockage sont comprises entre -25°C et 60°C ou -40°C et 85°C.
