Descripción

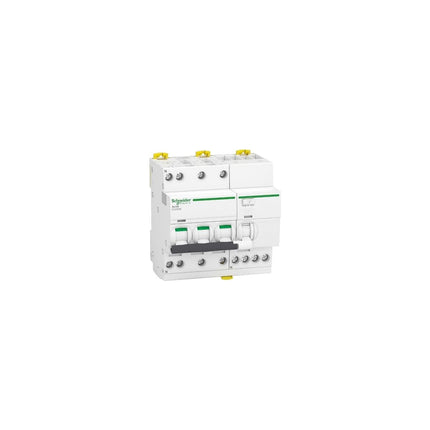

Este disyuntor de voltaje de error ACTI9 ICV40N modular es un interruptor de control de la planta equipado con protección de cierre de tierra. Es un interruptor de control de voltaje de error 3p+N con 3 postes protegidos y un conductor neutro conectado, una corriente nominal de 40 A y características de corriente de paso C. La clase de protección de cierre de la Tierra es tipo A-Si con la sensibilidad de la Tierra de 30 mA. La protección de cierre de la Tierra se activa inmediatamente y no tiene retraso de tiempo. La capacidad de descarga de ICN es de 6000 A a 400 VAC de acuerdo con EN/IEC 61009-2-1.
Este disyuntor de voltaje de error protege los circuitos de circuito de cortocircuitos, corrientes de sobrecarga, golpes eléctricos peligrosos y fuego. Los dos indicadores de visitas de una vez acortan la búsqueda del interruptor de protección de la línea activado mostrándolo claramente. Los visitantes verdes garantizan la apertura física de los contactos para permitir el mantenimiento posterior. Este producto corresponde a EN/IEC 61009-2-1 estándar para el interruptor de control de voltaje de falla. Este interruptor de control de voltaje de error eléctrico Schneider tiene una vida útil eléctrica de hasta 10,000 ciclos y una vida útil mecánica de hasta 20,000 ciclos.
El voltaje operativo UE asignado es 230 VAC. El voltaje de aislamiento de UI asignado es 440 VAC. La resistencia incorrecta de UIMP asignada es de 4 kV. La frecuencia de la red es de 50/60 Hz. Para instalación modular en DIN Rail. El ancho de este interruptor de circuito de voltaje de falla es de 5 módulos de 18 mm cada uno. Este producto está diseñado en color blanco (RAL 9003). Las dimensiones son 90 mm (W) x 93 mm (H) x 73 mm (t). El peso es de 500 g. Según el estándar IEC 60529, la clase de protección IP20 es. Aumenta a IP40 en ensamblaje en una carcasa modular con clase II aislante. La temperatura de funcionamiento está entre -25 ° C y 60 ° C. La temperatura de almacenamiento está entre -40 ° C y 85 ° C.
