Descrição

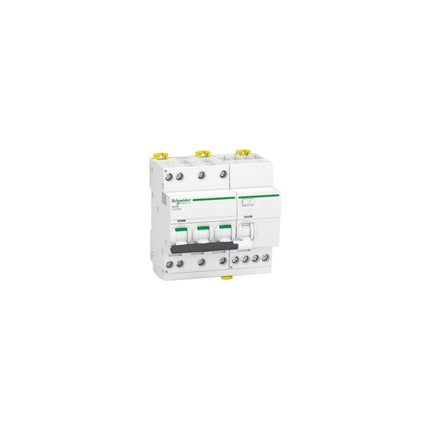

Este disjuntor de tensão de erro do ACTI9 ICV40N modular é um interruptor de controle da planta equipado com proteção de fechamento da Terra. É um interruptor de controle de tensão de erro de 3p+n com 3 pólos protegidos e um condutor neutro conectado, uma corrente nominal de 40 A e características de corrente de passagem C. A classe de proteção de fechamento da Terra é o tipo A-Si com a sensibilidade da Terra de 30 Ma. A proteção do fechamento da Terra é acionada imediatamente e não tem atraso de tempo. A capacidade de descarregamento do ICN é de 6000 A a 400 VCA, de acordo com o EN/IEC 61009-2-1.
Este disjuntor de tensão de erro protege circuitos de circuito de circuitos curtos, correntes de sobrecarga, golpes elétricos perigosos e fogo. Os dois indicadores únicos de visitrip reduzem a busca pelo interruptor de proteção de linha acionado, exibindo-o claramente. Os visitantes verdes garantem a abertura física dos contatos para permitir a manutenção a jusante. Este produto corresponde ao padrão EN/IEC 61009-2-1 para o interruptor de controle de tensão de falha. Esse interruptor de controle de tensão do erro elétrico da Schneider possui uma vida útil elétrica de até 10.000 ciclos e uma vida útil mecânica de até 20.000 ciclos.
A tensão operacional do UE atribuída é 230 VAC. A tensão de isolamento da interface do usuário atribuída é de 440 VCA. A resistência UIMP-Incorret atribuída é de 4 kV. A frequência da rede é de 50/60 Hz. Para instalação modular no trilho DIN. A largura dessa falha de disjuntor de tensão é de 5 módulos de 18 mm cada. Este produto foi projetado na cor branca (RAL 9003). As dimensões são 90 mm (W) x 93 mm (h) x 73 mm (t). O peso é 500 g. De acordo com o padrão IEC 60529, a classe de proteção IP20 é. Aumenta para o IP40 em montagem em um alojamento modular com a classe II isolante. A temperatura de operação está entre -25 ° C e 60 ° C. A temperatura de armazenamento está entre -40 ° C e 85 ° C.
