Descrição
O Schneider Electric Acti9 ICV40N Modular Fearing Current Control Switch combina as funções de um interruptor de proteção de linha com proteção de corrente de falha em uma solução eficiente. Projetado como um disjuntor de corrente de erro de 3p+n, este modelo possui três pólos protegidos e um condutor neutro de ajuste, com uma corrente nominal de 20A e características de renomeação C-C.
Temendo a proteção de eletricidade pertence à Classe A e tem uma sensibilidade de 30mA, reage sem um atraso de tempo. A capacidade de desligamento é 6000A a 400VAC, de acordo com os padrões EN/IEC 61009-2-1.

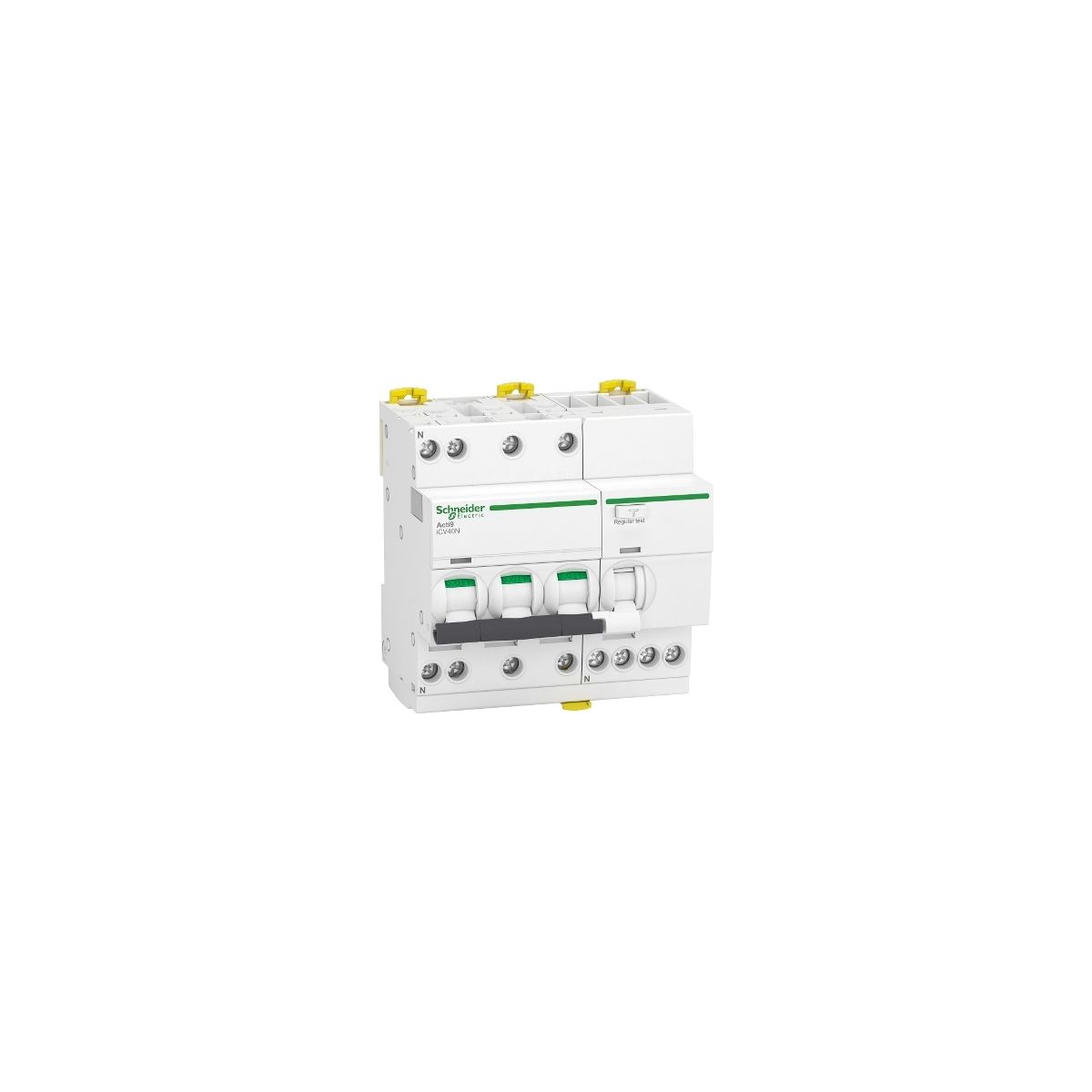

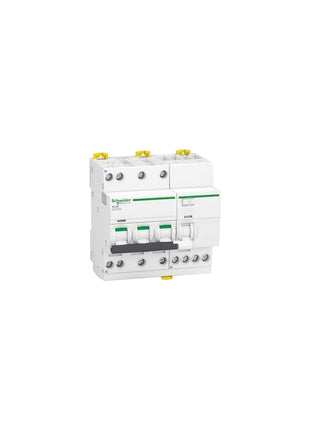

Schneider Electric Acti9 ICV40N interruptor de controle de controle de falha modular de três fases
O Schneider Electric Acti9 ICV40N oferece proteção contra curto -circuito, correntes de sobrecarga, golpe elétrico e fogo. O sistema VisitRip com dois exibições acelera a detecção de um disjuntor acionado marcando -o significativamente. Além disso, a função Visisafe com sua tela verde garante a separação física dos contatos, o que permite a manutenção segura. Este produto corresponde aos padrões EN/IEC 61009-2-1 para o interruptor de controle de corrente residual.
Detalhes técnicos
- Vida útil elétrica e mecânica de 20.000 ciclos
- Tensão de operação nominal (UE) de 230VAC
- Força de nenisolação (UI) de 440vac
- Tensão de punção nominal (UIMP) de 4KV com uma frequência de rede de 50/60Hz.
A instalação ocorre em um trilho DIN para uma abordagem modular. Com uma largura de cinco módulos de 18 mm, o produto é pintado de branco (RAL9003), com dimensões de 90 mm de largura, altura de 93 mm e profundidade de 73 mm e peso de 500 g.
O grau de proteção padrão é IP20, aumenta para IP40 em um alojamento modular da classe II de isolamento. As temperaturas de operação e armazenamento estão entre -25 ° C e 60 ° C ou -40 ° C e 85 ° C.
