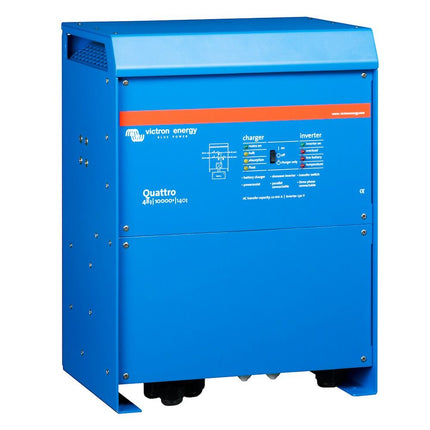

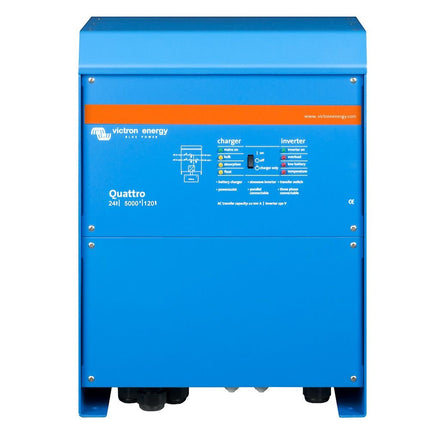

El Quattro 24/5000/120-100/100 de Victron (MPN QUA245021010) es una combinación de dispositivos del inversor sinusal de 24V 4000W, un poderoso cargador de batería y un interruptor de transferencia. Tiene dos salidas de transmisión alterna conmutables y 2 entradas de corriente alterna, cada una equipada con un interruptor de transferencia de 100A. El Quattro se puede conectar a dos fuentes de corriente alterna independientes: por ejemplo, a la red de energía pública y a un generador o a dos generadores. El Quattro se conecta automáticamente a la fuente activa.
El cargador de batería integrado permanentemente tiene un considerable 120a que también puede cargarse por completo incluso si la corriente de tierra/red está disponible. El convertidor de voltaje sinusal de 24 V integrado en el quattro convierte su corriente de batería en 230V AC. Gracias a la verdadera onda sinusoidal, la calidad de la electricidad también es perfecta para dispositivos electrónicos sensibles. Además de los dos tipos de dispositivos integrados, se instala 1 Interruptor de transferencia de 100 A RAYE por entrada de corriente alterna. Gracias a estos interruptores, innumerables aplicaciones también se pueden implementar en el área acoplada en la red. Además del puerto VE.BUS, 2 puertos COM también están disponibles para la integración del sistema, lo que casi permite una red ilimitada del quattro.
Extremadamente flexible gracias a 2 entradas de corriente alterna y 2 salidas de corriente alterna
La salida principal asegura una operación ininterrumpida. En el caso de una falla de red o en el caso de una interrupción de la corriente de tierra/generador, el Quattro se hace cargo del suministro de los consumidores conectados. El cambio ocurre tan rápido (en menos de 20 milisegundos) que se garantiza una operación libre de interrupciones de las computadoras y otros dispositivos electrónicos. La segunda salida solo ofrece electricidad si hay una corriente alterna disponible en una de las entradas del quattro. Los consumidores a los que no se les permite descargar la batería, como B. Un calentador de agua se puede conectar a esta salida.
Características esenciales del quattro 24/5000/120-100/100
- Salida continua de 4000W y salida máxima de 8000W, para voltaje de batería de 24 V
- Combinación de dispositivos hecha de inversor con interruptor de transferencia y cargador de batería 120A
- ofrece el voltaje sinusal de 230 V más puro y una frecuencia limpia de 50 Hz
- 2 CA entrante con un interruptor de transferencia integrado/ 2 x 100 una potencia máxima se puede cambiar
- 2 AC sale +1x Salida adicional que solo permite que la corriente consumiera el consumidor cuando la entrada de corriente alterna está activa.
- VE.BUS Communication Sport garantiza posibilidades extensas de redes, integración del sistema, configuración y control de los dispositivos multiplusos de Victron.
- Apoya la operación trifásica (3 unidades iguales del mismo modelo requerido)
- Los dispositivos multiplus se ajustan paralelos, hasta 6 dispositivos se pueden conectar en paralelo y, por lo tanto, el rendimiento del sistema puede aumentar significativamente si es necesario
- Los puertos COM 2x están disponibles además del puerto VE.BUS, de modo que ya no hay límites para la integración del sistema
- La función PowerControl permite trabajar con el rendimiento del generador limitado, así como la electricidad limitada de tierra o red
- La función de asistencia de potencia permite el "aumento en el rendimiento" por parte de los generadores y el soporte de conexión de tierra en caso de
- se puede utilizar como una solución UPS para la fuente de alimentación sin interrupción, gracias al interruptor de transferencia integrado con 16A o 50A
- Para los sistemas de consumo de auto -consumo acoplados que el operador de red solo puede utilizar si la capacidad de la batería ya no es suficiente u otros eventos programables
- 3 relés programable separado
- Compatible con numerosos paneles de impuestos y exhibición de Victron
- muy alta eficiencia y bajo consumo de autoconsumo
expansión de rendimiento sólido posible
Hasta 6 quattros se pueden cambiar en paralelo. Esto resulta, por ejemplo, con seis unidades 48/10000/140 54 kW/60 kVA de potencia o 840 por corriente de carga. Se pueden cambiar tres unidades en una configuración trifásica. Sin embargo, esto no es suficiente: hasta 6 conjuntos con tres dispositivos se pueden cambiar en paralelo y obtendrá un rendimiento del inversor de 162 kW/180 kVA y más de 2.500 una capacidad de carga.
PowerControl- Trabajar con rendimiento de generador limitado, tierra limitada o electricidad de la red
El multiplus es un cargador de batería muy potente. Por lo tanto, toma mucha electricidad del generador o la fuente de alimentación de la tierra (casi 10A pro 5KVA Multi a 230 VAC). Con el panel de control remoto, el control múltiple, se puede configurar la red o la corriente del generador máxima. El Multiplus luego tiene en cuenta a otros consumidores de corriente alternos conectados y solo usa la electricidad para la carga, que aún está "de izquierda". Esto evita que el generador o la conexión de energía terrestre se sobrecarguen.
Asistencia de potencia: "aumento del rendimiento" por parte de los generadores y el soporte de conexión a tierra
Con esta función, el principio de PowerControl recibe una nueva dimensión. Permite que el quattro apoye fuentes alternativas demasiado débiles. Las puntas de carga a menudo solo ocurren por un período limitado de tiempo. En tal caso, el Quattro asegura que la energía de electricidad o generador demasiado débil sea inmediatamente compensada por la energía de la batería.
Sistema de respaldo: alternando la corriente incluso en caso de falla de red
El Quattro se puede utilizar tanto para sistemas PV no acoplados como PV acoplados en los sistemas fotovoltaicos acoplados a la malla como en otros sistemas de energía alternativos. El software está disponible para reconocer una falla de red.
Configuración simple del sistema
Si la configuración debe cambiarse a un solo dispositivo, esto se puede hacer en unos minutos utilizando un proceso de configuración del interruptor DIP.
Los sistemas paralelos conmutados y trifásicos se pueden configurar con el software VE.BUS Quick Configuret- Und ve.BUS System Configurator.
Opciones de monitoreo y controles en el sitio
Hay varias opciones disponibles: maestro de baterías, paneel de control múltiple, panel de alimentación de Ve.net Blue, panel de control de color, teléfono inteligente o tableta (Bluetooth Smart), computadora portátil o computadora (USB o RS232).
Monitoreo y control desde la distancia
Victron Ethernet Remote, Victron Global Remote y el panel de control de color habilitan el mantenimiento remoto y el monitoreo remoto del multiplus. Además, los datos del sistema se pueden guardar y ver de forma gratuita en el sitio web de VRM (Victron Remote Management).
Configuración desde la distancia
Si los sistemas están conectados al Ethernet con un panel de control de color, se puede acceder y la configuración se puede cambiar desde la distancia.
Alcance de la entrega:
1x Victron QUA245021010 Quattro 24/5000/120-100/100 Combinación de dispositivos que consta de 24V 4000W Convertidor sinusal + Cargador de batería de 24V 120A + 2 entradas de corriente alterna con interruptores de transferencia de 100A integrados
1x instrucciones de funcionamiento
